Карта

В режиме отображения главного списка в виде карты соединения можно располагать произвольно относительно друг друга.

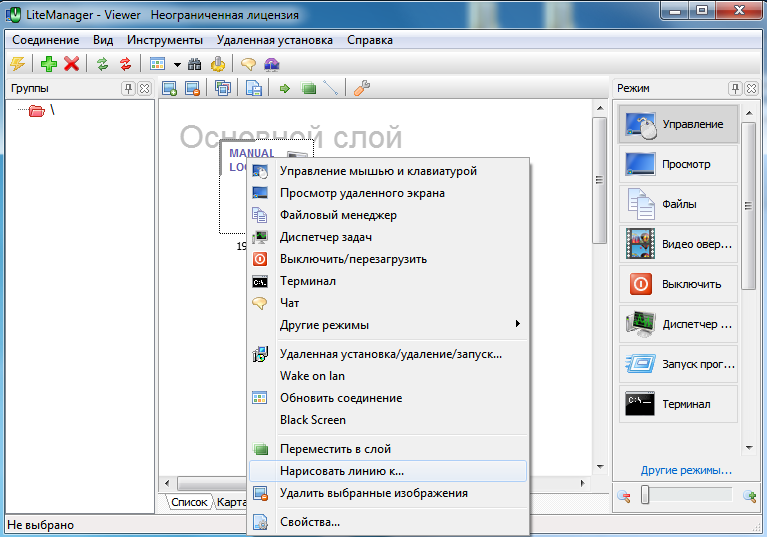

Между соединениями можно нарисовать линию, выберите в контекстном меню соединения пункт Нарисовать линию к.

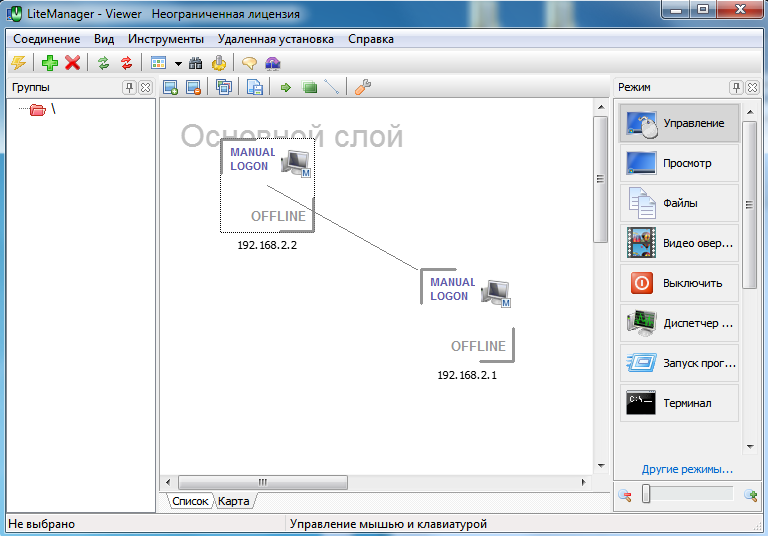

После чего укажите соединение, к которому необходимо провести отдельную линию.

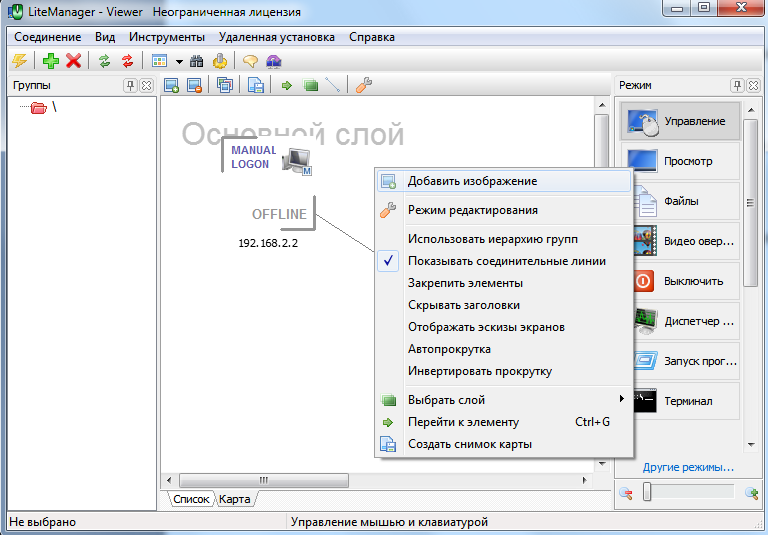

Добавить какой либо объект на карту можно с помощью пункта меню добавить изображение.

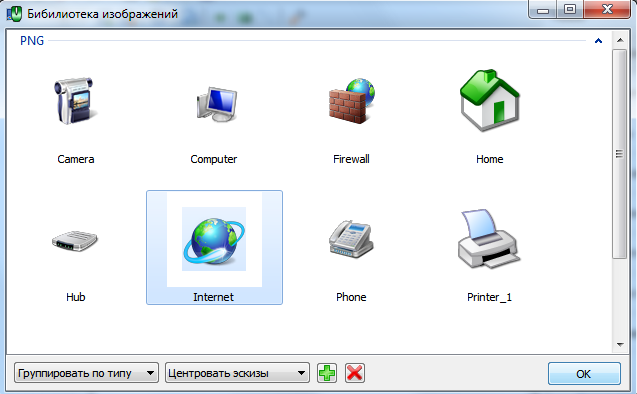

Выберите из коллекции картинок нужное изображение и нажмите ок.

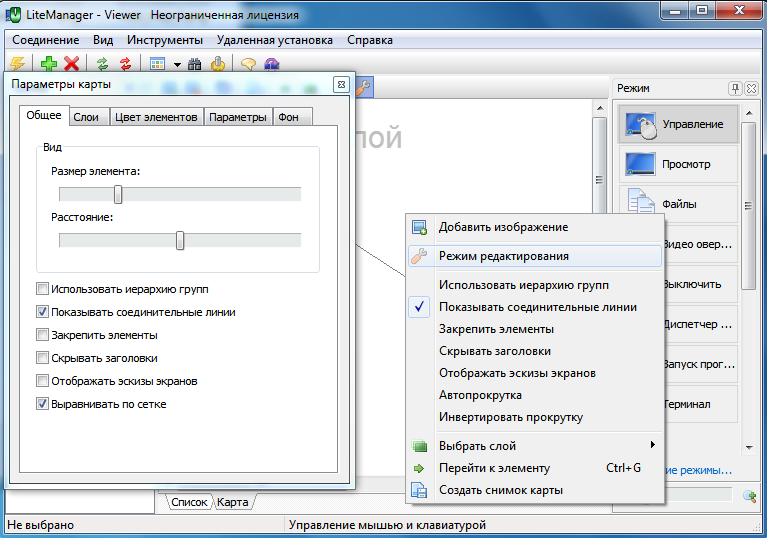

Элементы карты можно подкрашивать цветом. Для этого выберите объект карты и включите режим редактирование в главном меню карты или через контекстное меню.

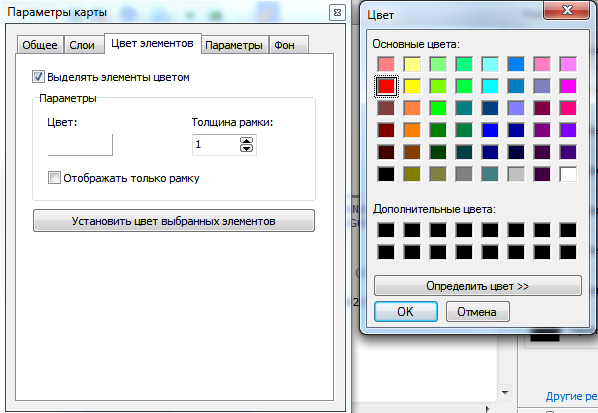

В окне параметров карты на вкладке Цвет элементов включите опцию Выделять элементы цветом, поставив галочку, и выберите цвет элементов кликнув по полю с цветом. Цвет можно также установить в окне параметров элемента, которое открывается при выделении элемента в списке.



Выберите требуемый цвет и нажмите ок.

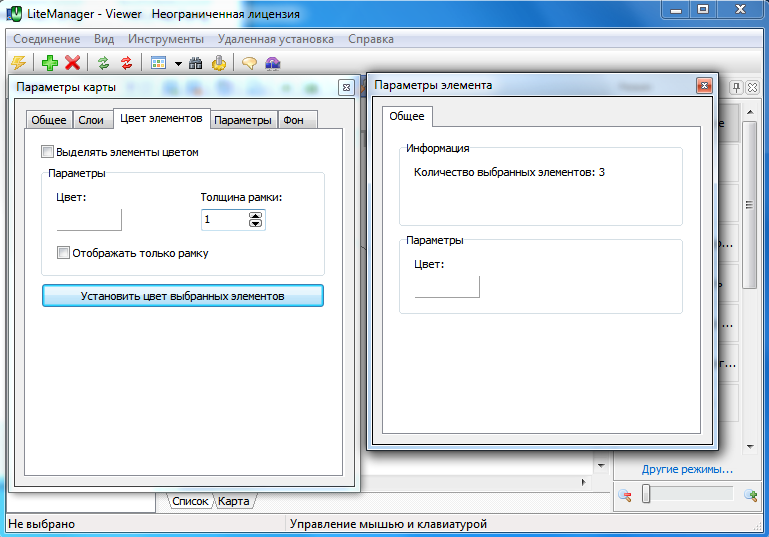

Удобно будет использовать опцию отображать только рамку цветом, для выделения цветом нажмите кнопку Установить цвет выбранных элементов.

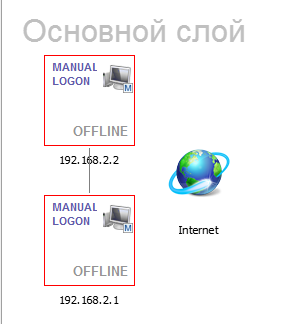

Выбранные элементы окрасятся в нужный цвет.

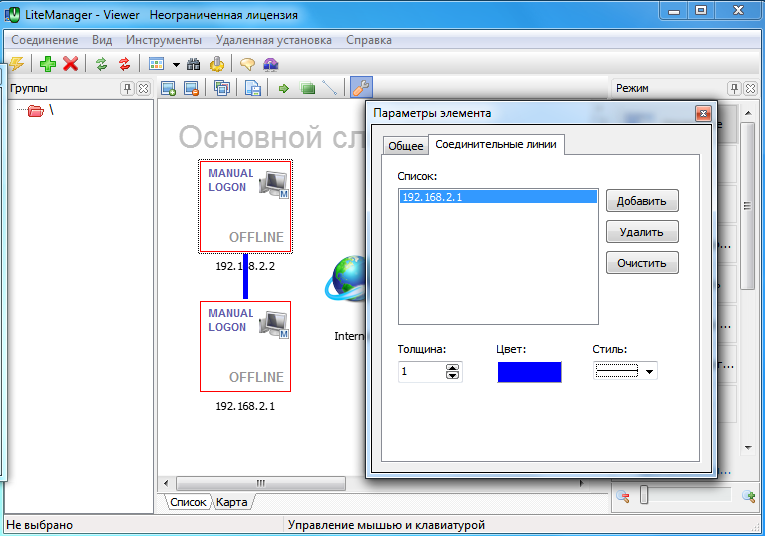

Для того чтобы изменить параметры соединительной линии, в режиме редактирования карты кликните по соединению, с которого начиналась линия. В окне параметров элемента на вкладке соединительные линии представлен список соединительных линий данного соединения, где можно их отредактировать.

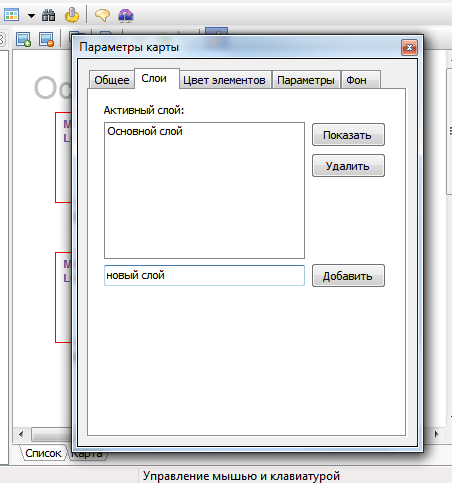

Добавить новый слой можно в окне параметров карты, на вкладке слои впишите название нового слоя и нажмите добавить.

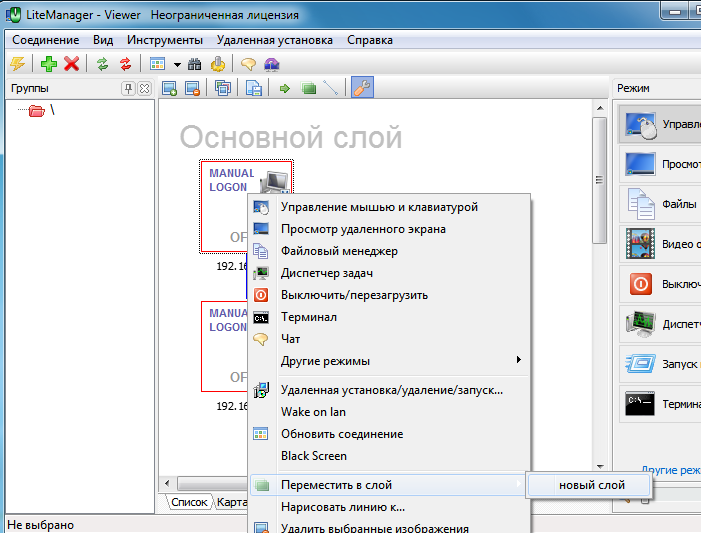

Для перемещения элементов между слоями, выберите в контекстном меню элемента пункт переместить в слой.

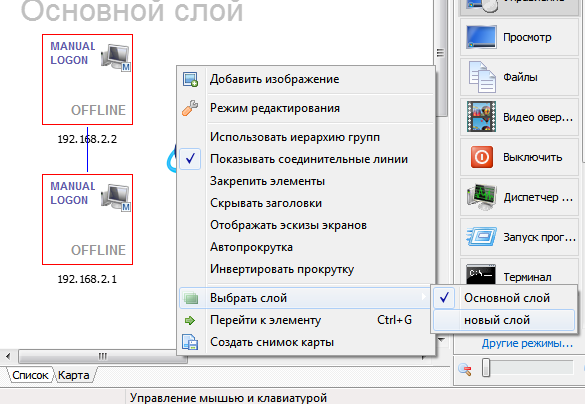

Чтобы переключать слои используйте функцию выбрать слой.



Карту можно сохранить в виде рисунка с помощью функции создать снимок карты.



Карта будет сохранена в формате bmp, который можно открыть и отредактировать в любом графическом редакторе.
